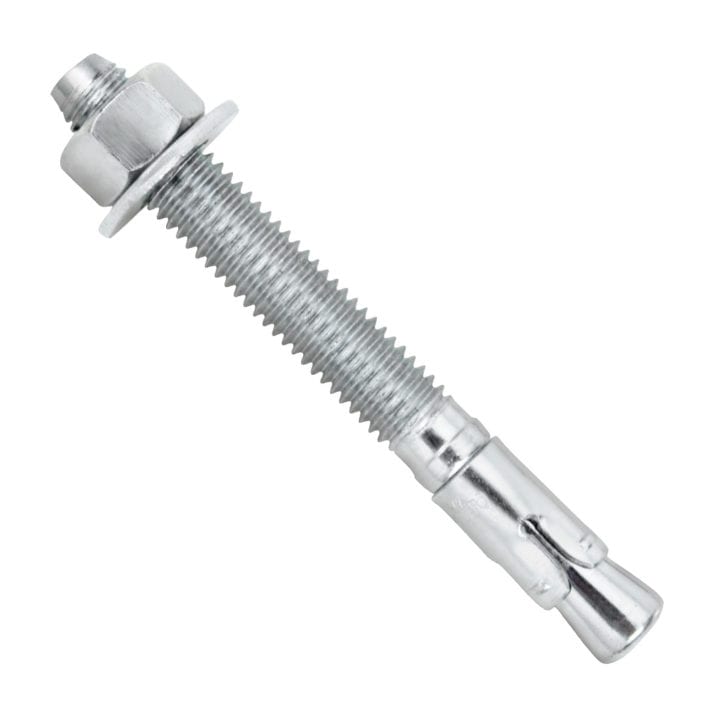

• El anclaje Power-Stud+ SD1 es un anclaje de expansión de cuña con control de torsión totalmente roscado que está diseñado para un rendimiento uniforme en concreto fisurado y no fisurado. Los materiales de base adecuados incluyen hormigón de peso normal, hormigón ligero, hormigón sobre plataforma de acero y mampostería de hormigón inyectado. El ancla está fabricada con un cuerpo de acero al carbono cincado y un clip de expansión para un rendimiento superior. Tuerca y arandela están incluidas.


CARACTERISTICAS

• Desempeño consistente en concreto de alta y baja resistencia

• El anclaje se puede instalar a través de orificios de accesorios estándar

• El diseño del anclaje permite la expansión de seguimiento después del fraguado bajo carga de tracción

• El tamaño nominal de la broca es el mismo que el diámetro del anclaje

• Código de identificación de longitud y marca de identificación estampada en cabeza de cada ancla

ESPECIFICACIONES

• Diámetro de anclaje: 1/2"

• Longitud utilizable: 5-1/2"

• Longitud de la rosca: 3-3/4"

APLICACIONES

• Conexiones estructurales, es decir, anclaje de vigas y columnas

• Barreras y guardias

• Altillos y estanterías

• Trapecio / utilidades aéreas

• Anclaje de equipos

• Accesorios relacionados con la seguridad

• Valla y barandilla

• Aplicaciones en zonas de tensión, es decir, bandejas de cables y puntales, soportes de tuberías, rociadores contra incendios

• Largueros, ángulos y ménsulas

• Cargas sísmicas y de viento (SDC A - F)

APROBACIONES

• Consejo Internacional de Códigos, Servicio de Evaluación (ICC-ES), ESR-2818 para hormigón fisurado y no fisurado

• Código  que cumple con 2021 IBC/IRC, 2018 IBC/IRC, 2015 IBC/IRC e 2012 IBC/IRC

• Evaluado y calificado por un laboratorio de pruebas independiente acreditado para el reconocimiento en concreto fisurado y no fisurado, incluidas las cargas sísmicas y de viento (Anclaje categoría 1)

• Suplemento de la ciudad de los Ángeles, LABC y LARC (dentro de ESR-2818 y ESR-2966)

• Underwriters Laboratories (UL Listed) -N.º de archivo EX1289, consulte la lista para conocer los tamaños

• Consejo Internacional de Códigos, Servicio de Evaluación (ICC-ES), ESR-2966 para mampostería

• Probado de acuerdo con ACI 355.2/ASTM E488 e ICC-ES AC193 para uso en concreto estructural bajo las disposiciones de diseño de ACI 318 (-19 o -14) Capítulo 17 o ACI 318 Apéndice D

• Probado de acuerdo con ASTM E488 e ICC-ES AC01 para uso en mampostería

• Código de construcción de Florida, Suplemento FBC que incluye HVHZ (dentro de ESR-2818 y ESR-2966)

• Aprobaciones de FM (Factory Mutual): consulte la guía de aprobaciones de FM para conocer los tamaños

GARANTIA

• PRODUCTO CONSUMIBLE, GARANTÍA 30 DÍAS. SOLAMENTE CONTRA DEFECTOS DE FABRICACION.
