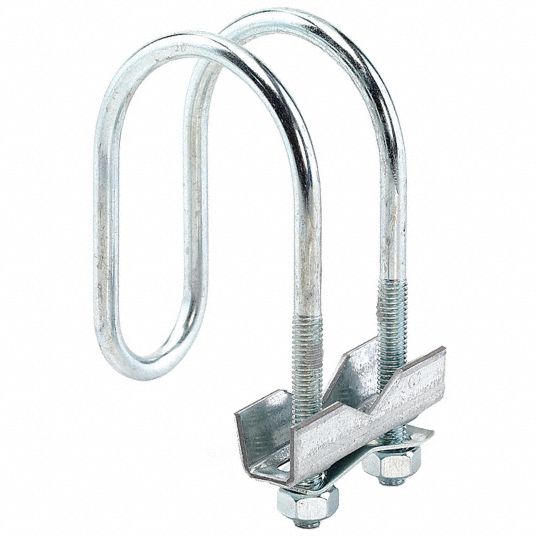

SOPORTE ANTISISMICO FAST CLAMP 4"X1-1/4" SBPA-114400 LIANXIANG

SKU:

SBPA-114400

Esta combinación no existe.

Debe estar registrado y haber verificado su cuenta para agregar productos al carrito y acceder a más funcionalidades. Regístrese aquí o Inicie sesión

₡ 3,526.62

Descargar PDF

Brand: LIANXIANG

Category: Antisísmicos

pago seguro garantizado

Servicio: Diseñado para sujetar y restringir el movimiento de sistemas de tuberias que puden ser sometidas a cargas sismicas laterales. Puede ser utilizado también para sujetar sistemas de tubería sometidas a cargas sismicas verticales. Para cargas verticales, revisar la OSHPD OPM-0351-13

Diseño ajustable que no requiere enroscado de la abrazadera
Clip indicador que provee una señal visible de que se ha llegado al torque requerido

Listado en cULus (UL 203a) y aprobado por FM ( FM 1950-10 y FM 1950-13). Pre-aprobado por OSHPD (OPM-0351-13 y OPA-2804-10). Cumple con los requerimientos de colgantes y abrazaderas listados en NFPA 13.

Coloque la U de varilla roscada de 3/8" sobre el tubo de servicio y deslice la abrazadera de tubo cédula 40 a través de los extremos de la varilla en U roscada. el extremo de la abrazadera de tubo se debe extender al menos 2" más alla del soporte de canal.
Nota: la abrazadera de tubo puede ser instalada encima o por debajo del tubo de servicio.
Asegurese de que la abrazadera de tubo esta colocada en el ángulo deseado.
Apriete la tuercas hexagonales alternada, igual y sepradamente al nivel de torque listado. Asegurese que el clip indicador este completamente plano y que la abrazadera de tubo este bien apretada contra el tubo de servicio.
Para instalar soportes de tipo riser de 4 vias, se deben instalar dos abrazaderas tipo Q a una distancia de 6" entre ellas.
Aplicaciones contra incendios deberan ser instaladas degun los requerimientos de la NFPA 13 y códigos locales.
